滚柱导轨 RSHP


适用于所有典型应用场合的标准滑块

也提供适用于特殊安装条件、特殊周围环境条件和特殊使用条件的滑块

高转矩承载能力

在所有四个载荷方向上拥有同样的高额定载荷

使用滑块中间的两安装孔附加螺栓固定,可使滑块在所有承载方向上获得最大的刚度

无限制的互换性

所有款式的导轨与滑块可以任意组合

附件可以简单地安装在滑块的端面上

可从滑块的上面和下面连接安装的元件



其他优点

各面都有润滑口,保养方便

新颖的润滑通道设计将润滑剂消耗量降至最低

滑块采用耐磨轴承钢,具有淬硬的磨削滚道

由于采用最佳的滚柱循环及导向设计而使运行极为顺畅

由于理想的入口几何形状和滚柱数量大的原因而只有很小的弹性波动

滑块可以方便地从运输支架上推到导轨上

标配集成的前置密封实现对所有运行轨道的良好密封与塑料件的保护

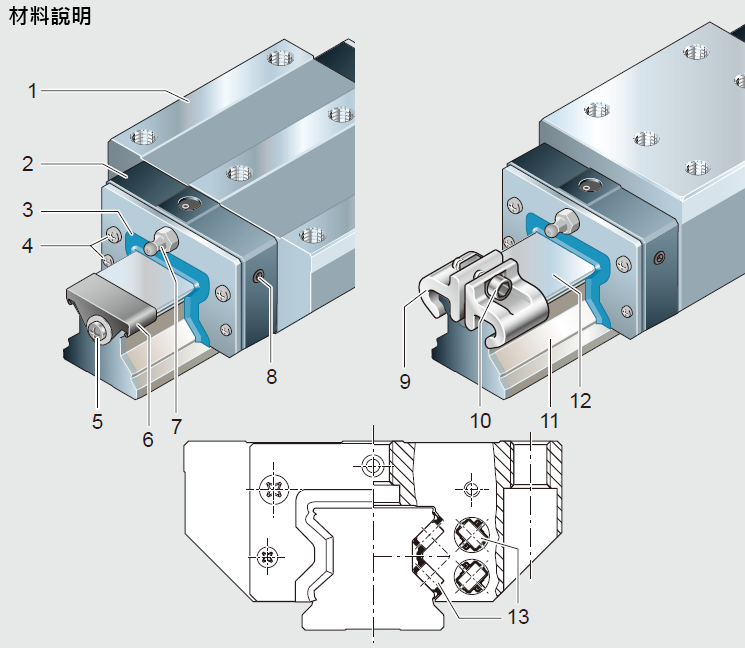

举例:标准滚柱导轨导向

1.滑块体:耐磨轴承钢

2.端盖:塑料

   (其它选择:铝)

3.前置密封:1.4301

   (符合 DIN EN 10088 的不锈弹簧钢) 带塑料密封

4.固定螺栓:不锈钢 A2

5.螺栓:不锈钢 A2

   垫片:钢,镀锌

6.防护端盖:塑料

7.润滑嘴:碳钢,镀锌

8.螺塞:碳钢(侧面润滑口)

9.防护带扣:铝,阳极氧化

10.卡紧螺栓/螺母:1.4301

11. 导轨:热处理钢

12. 防护带:1.4301

13. 滚柱:耐磨轴承钢
